DISEÑO DE ESCALERAS
DISEÑO DE ESCALERAS
GENERALIDADES.
Acerca del diseño.
Es
en el Renacimiento que las escaleras comienzan a tener importancia dentro del
proyecto de los edificios. Vasari 1 decía “damos a la escalera la mayor
magnificencia posible porque la mayoría guarda el recuerdo de las escaleras y
no del resto de la casa”. El esplendor de este concepto está en el Barroco.
Generalmente las escaleras tenían poca altura de contrahuella y una ancha
huella que las hacía hermosas pero incómodas. Eran “escalinatas” y no importaba
si se subía o bajaba lentamente, ya que esto las convertía en “ceremoniosas” y
daba tiempo y ocasión de admirar a quien la subía o bajaba, a la vez de realzar
la obra de arquitectura.
En
los tiempos siguientes, el ritmo de vida se fue acelerando, los edificios se
fueron convirtiendo en más “funcionales” y las exigencias de rapidez, comodidad
y seguridad con el menor gasto de energía 2 posible al subir o bajar, hicieron
que los proyectistas fueran pensando más en el diseño, optimizando las formas y
dimensiones de las escaleras. En los edificios de altura, la presencia del ascensor
relegó las escaleras a un segundo plano, y eso hizo que en muchas ocasiones no
se tengan en cuenta ciertas pautas mínimas de seguridad y comodidad en el
proyecto. Por eso los reglamentos dan normas sobre dimensiones mínimas en el
ancho, medida de los escalones, etc., respetando pautas de comodidad y
seguridad. Inclusive la iluminación es muy importante, ya que en un edificio una
caja de escaleras sin iluminación natural, requiere pensar sistemas de
iluminación de emergencia en caso de cortes de luz.
Las
escaleras son elementos de comunicación fija entre los distintos niveles de un
edificio o lugar.
Son
estructuras que según Primiano se pueden clasificar de la siguiente manera:
1.
Según el material con que están construidas: escaleras de madera, de
hierro, de piedra, de mampostería, de hormigón armado, mixtas.
2.
Según el destino o uso: escaleras principales, secundarias, de servicio,
de sótano, etc.
3.
Según su ubicación en el edificio: escaleras interiores o exteriores.
PARTES
DE LAS ESCALERAS. Terminología y conceptos.
•
Caja: emplazamiento o local donde se sitúa la escalera
•
Tramo: sucesión ininterrumpida de escalones entre descansos.
•
Descanso: parte horizontal más extensa que limita los tramos entre los niveles
de piso, de un ancho no menor a 3 huellas, también llamada rellano. Cada nivel
de piso es descanso principal.
•
Huella: parte horizontal del escalón.
•
Contrahuella: parte vertical del escalón.
•
Ojo de la escalera: hueco o vacío central que queda entre los tramos o vuelta
de la escalera.
•
Nervio o árbol: cuando en vez de ojo, hay un tabique o macizo, generalmente
estructural.
•
Zanca o limón: estructura resistente en la cual se apoyan los peldaños o
escalones.
•
Baranda: protección de la escalera que generalmente se sostiene o construye
sobre la zanca.
Termina
en un pasamano.
•
Línea de huella o línea de fe: Línea trazada sobre la proyección horizontal de
una escalera, paralela a la proyección horizontal de la zanca, que representa
el eje por donde camina la persona que usa la escalera apoyando su mano en la
baranda. En general esta línea ideal se sitúa en la parte central de los
peldaños cuando el ancho de la escalera es menor o igual a 110 cm. Cuando el
ancho es mayor a esa medida, la línea de huella se traza a 50 ó 55 cm del borde
interior. Es sobre la línea de huella donde se mide el valor de la Huella del
escalón, dato importante para escaleras curvas o compensadas, donde los
escalones no son rectangulares. Ver figuras 1 y 2.
Figura 1. Partes componentes de una escalera.

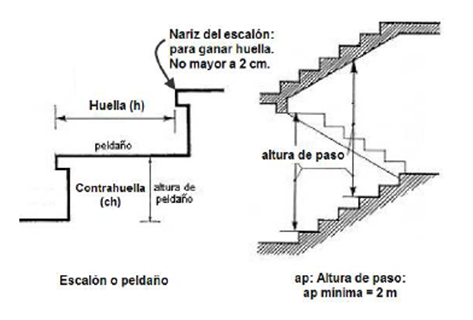

Figura 2. Corte del escalón
Figura 3. Corte del escalón
PELDAÑOS
O ESCALONES y TRAMOS. Lógica para su dimensionamiento.
Como
se ve en la Figura 2, el escalón se compone de un plano horizontal o “Huella”
sobre el que se apoya el pie, y un plano vertical o “Contrahuella” que es la
altura del escalón. En la Figura 3 puede apreciarse el ángulo de pendiente de
la escalera. La relación entre contrahuella y huella del escalón, determina la
pendiente de la escalera, que es una relación trigonométrica, como muestra la
Figura 4.
Figura 4. Pendiente de la escalera
Para
establecer la pendiente adecuada de una escalera estándar, hay que basarse en
una relación lógica entre huella y contrahuella. La relación más lógica es
aquella que relaciona el paso normal de una persona que camina sobre el plano
horizontal, y que supone también que para subir hay que efectuar el doble de
esfuerzo que para caminar en el plano.
Estos
criterios fueron investigados por conocidos arquitectos hace muchos años, entre
los siglos
XVIII
y XIX, llegándose de forma empírica 3 a esta expresión:
2
ch + h = p cm
donde
p es el paso normal de la persona en el plano, que se estableció en:
p
= 60 a 66 cm; longitud del paso del hombre o mujer medio, que podría
promediarse en 63 cm,
p
= 54 a 55 cm para los niños.
Pendiente
ideal = 2 ch + h = 63 cm.
Esta
es la llamada expresión empírica de Rondelet 4.
MALAS
CONDICIONES DE HUELLAS: para h >32 cm es fácil tropezar con el taco
en el borde del peldaño anterior, cuando se baja. Para h < 26 cm, el
pie no apoya completo y eso es peligroso.
Proporción
ideal => ch = 17 cm / h = 29 cm.
De
esta proporción surgen las siguientes reglas:
REGLA
DE LA COMODIDAD: h – ch =12 cm
REGLA
DE LA SEGURIDAD: h + ch = 46 cm
MEDIDAS
ÓPITMAS DE CONTRAHUELLAS. Según qué tipo de escalera, pueden asignarse estos
valores ideales de contrahuella:
_
Contrahuellas para escalinatas de pocos peldaños (jardines y exteriores de
edificios): 14 a 16 cm.
_
Contrahuellas para teatros y escuelas: 16 a 17 cm.
_
Contrahuellas para casas: 17 a 18 cm.
_
Contrahuellas de escaleras de poco tránsito: hasta 20 cm
_
Contrahuellas de escaleras de sótanos y desvanes: hasta 22 cm.
REGLAMENTO
DE EDIFICACIÓN DE LA CIUDAD DE ROSARIO: para escaleras principales: mínimo
de huella: 25 cm (libre de nariz); máxima contrahuella: 18 cm. Ancho mínimo:
0,80 m en casas y 1 m en edificios de viviendas colectivas con ascensor.
TRAMOS:
Con respecto a los tramos, las reglamentaciones en general marcan un
límite de 21 escalones por tramo. Más de 21 escalones se considera muy
cansadora la subida y además peligrosa la bajada, por lo que se deben proyectar
descansos entre tramos si se supera ese número.
DESCANSOS:
El ancho del descanso se proporciona en la medida de 3 huellas con un mínimo de
85
cm. de ancho.
En
la Figura 5 hay una clasificación de escaleras según el ángulo de pendiente, y
un análisis de las pendientes para todo tipo de escaleras.
Figura 5. Gráfico indicativo de las diferentes pendientes para todo tipo de escaleras.
PROYECTO DE UNA
ESCALERA. Criterios. Ejemplo.
El
primer dato a tener en cuenta es la diferencia de niveles a salvar. El segundo
dato es la altura de la contrahuella (ch) a adpotar según el tipo de
escalera a proyectar. Suponiendo que se debe salvar una distancia (x)
entre niveles de piso, utilizando escalones de altura (ch), el número de
escalones
(n)5
necesarios será:
n
= c/h
El
valor (n) generalmente será un número con decimales, no entero, y la
cantidad de escalones deber ser un número entero. Entonces se redondea el valor
(n) en el entero mayor o menor siguiente (por ejemplo si el decimal es
mayor o menor a 0,5 respectivamente) y se vuelve a calcular pero despejando (ch)
para calcular el valor de la contrahuella:
Ch
= x/n
Conocido
el valor de la contrahuella (ch), se determina el valor de la huella (h)
con la fórmula empírica ya explicada:
2 ch + h = 63 cm. ⇒ .h = 63 cm – 2 ch.
El
valor de la huella (h) se multiplica por la cantidad de huellas, o sea (n-1)
pues siempre en el total de huellas hay una huella menos que el total de
contrahuellas. Esto nos dará la longitud (L) que va a ocupar la escalera
en proyección horizontal, medida sobre la línea de huella:
L
= h . (n-1) = longitud de la
escalera en planta
Conocido
este valor de longitud, se decide el tipo de escalera a proyectar: de uno o más
tramos rectos, o curvos, o mixtos.
EJEMPLO:
Calcular una escalera para vivienda de dos plantas, con un desnivel a salvar de
3,10m.
1)
cálculo de la
cantidad de escalones, adoptando una contrahuella de 17 cm.
2) Cálculo de la contrahuella real.
3) Cálculo del valor de la huella (h) con la fórmula empírica ya explicada:
4) cálculo de la longitud (L) de la escalera:
Si
bien da para que sea de un solo tramo por ser n < 21, resulta muy extendida
en planta, por lo que se puede hacer una escalera en dos tramos rectos con un
descanso intermedio.
jueves, 12 de enero de 2023
CALCULO DE RED DE ALCANTARILLADO
Se pone a disposición de la comunidad, una plantilla Excel para el CALCULO DE RED DE ALCANTARILLADO, lo puedes encontrar en el siguiente link:
HAZ CLICK AQUI PARA DESCARGAR LA PLANTILLA PARA CALCULO DE RED DE ALCANTARILLADO
domingo, 8 de enero de 2023
CALCULO DE CAPACIDAD PORTANTE DEL SUELO DE FUNDACIÓN
Se pone a disposición, una plantilla Excel para el CALCULO DE CAPACIDAD PORTANTE DEL SUELO DE FUNDACIÓN, lo puedes encontrar en el siguiente link:
HAZ CLICK AQUI PARA DESCARGAR LA PLANTILLA PARA CALCULO DE CAPACIDAD PORTANTE DEL SUELO DE FUNDACIÓN
miércoles, 4 de enero de 2023

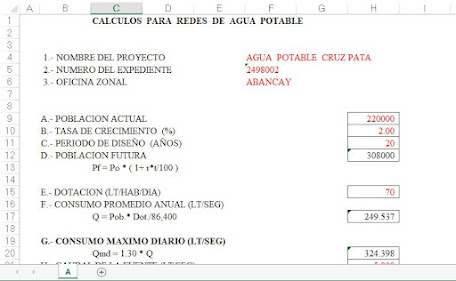

PLANTILLA PARA CALCULO DE REDES DE AGUA POTABLE POR GRAVEDAD
